hidraulikus nyírógép (QC12Y 16X4000)

nyírógép

termékleírás


A. Építkezés
1. Az UG analízis (végeselem-elemzés) segítségével optimalizálja a rajongást a számítógép asszisztensén keresztül.
2 Az egész gép laplemezes hegesztett szerkezetben van, melyet a rezgés-öregedés, a nagy szilárdság és a gép jó merevsége miatt megszüntettek.
3 .. Mechanikus dugó az olajhengerben, jellemző a nagy visszacsatolási pontosságra a siklóblokk helyzetéhez, a pontos és stabil működéshez, a jó szinkronizációs teljesítményhez és a siklóblokk magas ismétlődő pozicionálási pontosságához.
4. Németországgal a belső reakciók elkerülése érdekében.
5. Az egész keret eltávolítja a rozsdát homokpapírral, korrózió ellen.

B.képesség vagy jellemző.

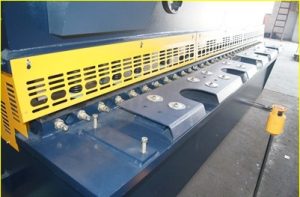

1. A segédeszköz-készlet a munkaasztalon könnyebbé teszi a szerszámok beállítását

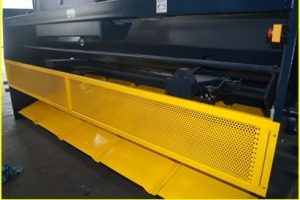

2. A gördülő anyagtámogatás megkönnyíti a működést
3. Az indikátorjelzés a fűrészlap távolságának beállítására szolgál, a kényelmes és gyors beállításhoz.
4. A négy oldalú élű nyíró kés elfogadása meghosszabbítja a penge élettartamát.
5. A lengési lámpa világítással és vezérlõeszközzel történõ egyenesbeállítása kézzel és gyorsan állítható.
6. A hátsó ütköző elektromos beállítással és kézi beállító eszközökkel van felszerelve, és digitális kijelző eszköz áll rendelkezésre a dugó mérete és a nyírási idők megjelenítésére.

C. Hidraulikus rendszer
1.A továbbfejlesztett hidraulikus integrált szelepblokkot alkalmazzuk, és a csővezetékcsatlakozás minimálisra van állítva egy kompakt szerkezetben, amely jellemző a kiváló merevségre és stabilitásra.
2.Forgáló anyag Rendszer: Lásd a Használati útmutatót

D. Elektromos vezérlés
1. Az elektromos alkatrész és anyag megfelel a nemzetközi szabványnak, biztonságos és hosszú élettartamú.
2, A gép AC380V, 50HZ és a vezérlőhurok AC220V. 24V a Hátvédő vezérléshez, 6V a jelzőfényhez, 24V a többi komponenshez (az ügyfél igényeinek változása szerint)

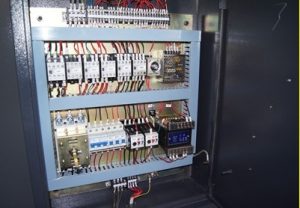

3. Elektromos doboz bal oldalon. A működtetett gombok a gép gombtábláján vannak. Az elektromos kapcsoló, a jelzőfények az elektromos házban vannak.

E. Előlap
1.Frontgauge: Az asztalra állítás, jelzővel, állítsa be a dugót.
2.Backguage: Szerszámkészlet beállítása, felfutószerszámmal, 0,55KW elektromos motor hajtásával. A hátsó ütköző elektromos beállítással és kézi beállító eszközökkel van felszerelve, és digitális kijelző eszköz áll rendelkezésre a dugó méretének és a nyírási idők megjelenítéséhez.

F. A szállítási lista részei

Nem.NévEgység
1Max. a lemez vastagságamm16
2Max. a lemez szélességemm4000
3SzakítószilárdságN / m m2450
4Nyírásszög2 ° 30 '
5Pole távolságmm4265
6Max. Visszapillantó tartománymm750
7Stroke időszor / min8
8Pengehosszmm4100
9 Fogaskerék szivattyúModellNT2-G63F
10FolyamL / min63
11NyomásMPa31.5
12Fő motorKW22
